Electricité
Connexion de deux moteur DC
Pour un travail en parallèle de deux moteurs DC. Ils sont connectés électriquement en série pour éviter les pertes due à la différence des caractéristiques ( Ri et k).
Branchements

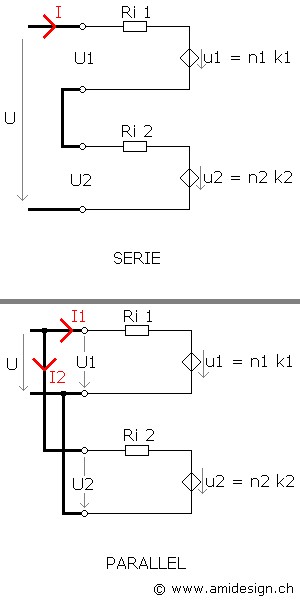

Selon l'application il y a deux schémas de branchement.

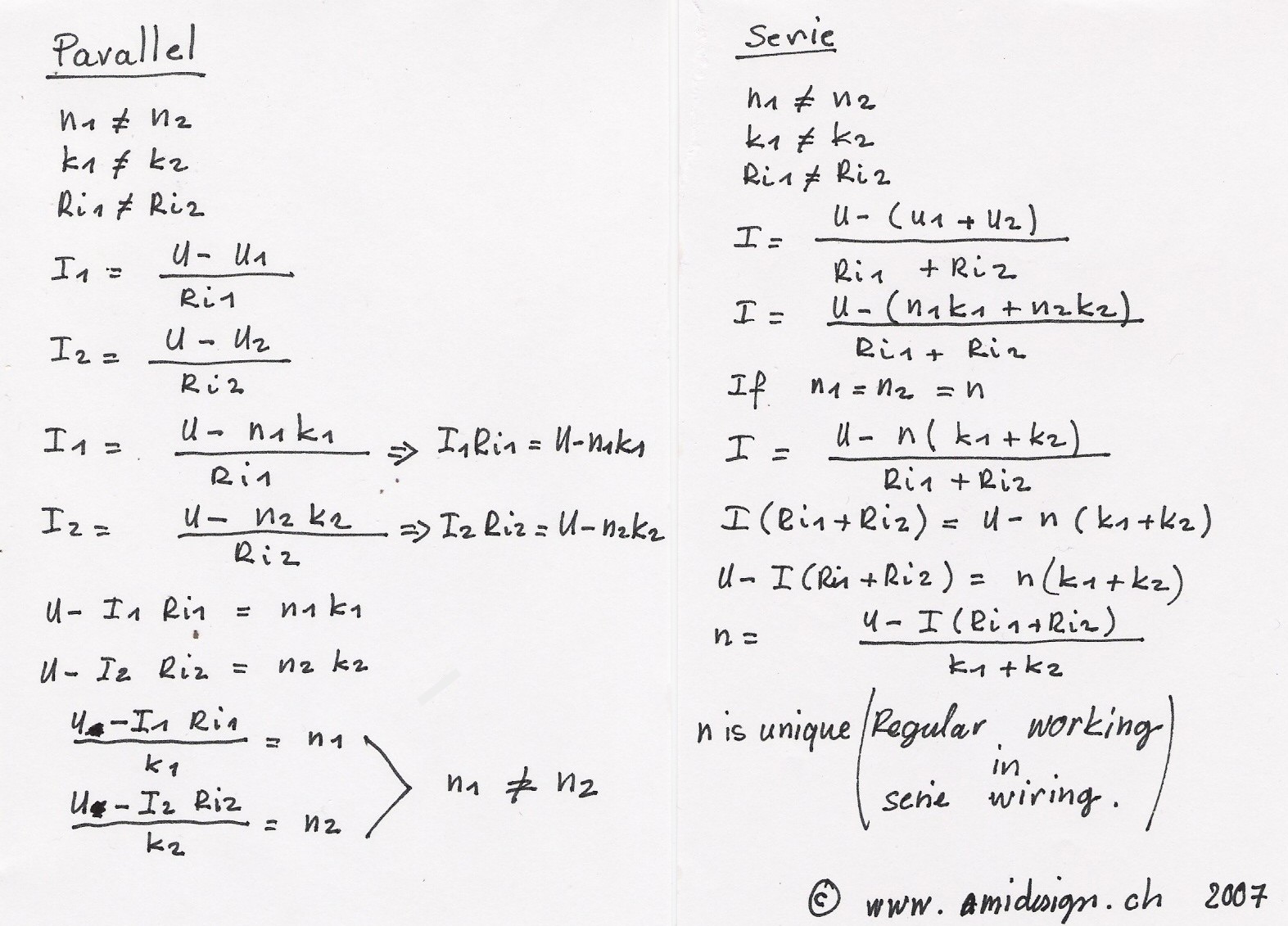

Calcul des deux modes de fonctionnement
Moteur triphasé en étoile

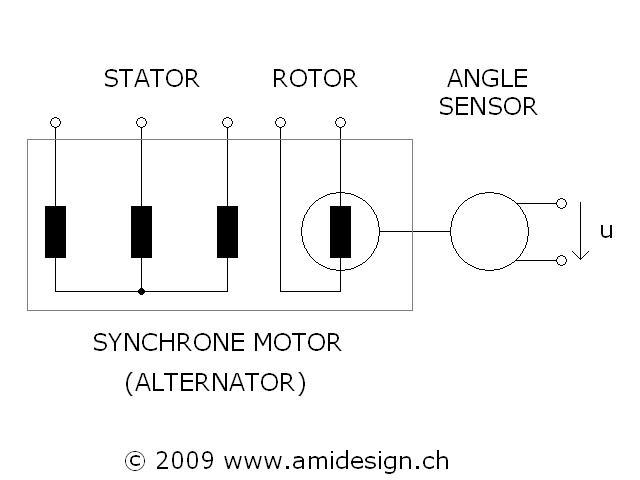

Le moteur est représenté avec un capteur de position angulaire. Ce capteur permet d'utiliser le moteur à des vitesses de rotation variables.
Électronique de puissance

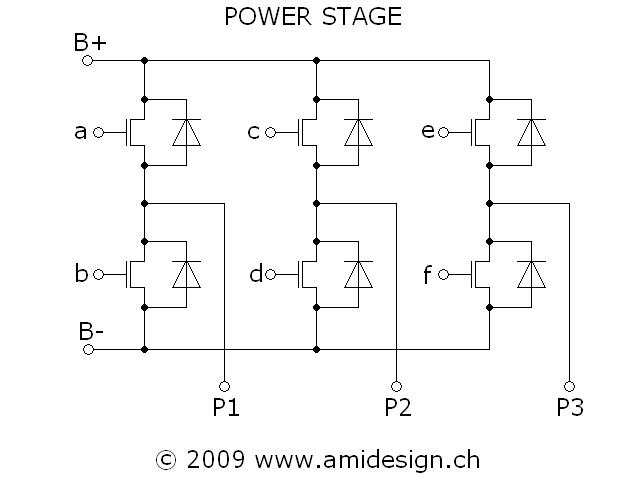

Les transistors de puissance MOS FET sont protégés par des diodes rapides.

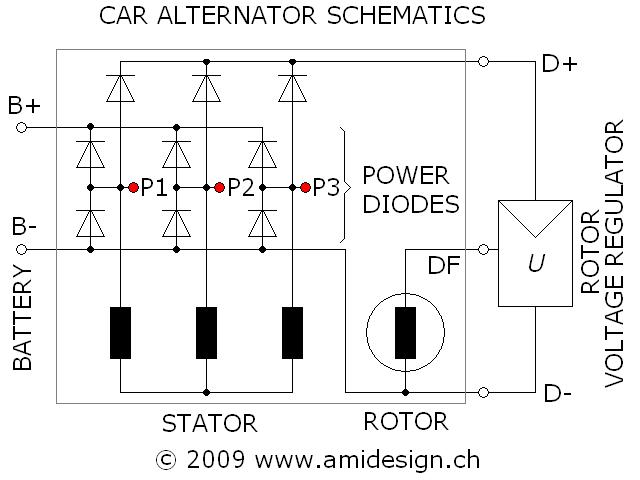

Alternateur d'automobile

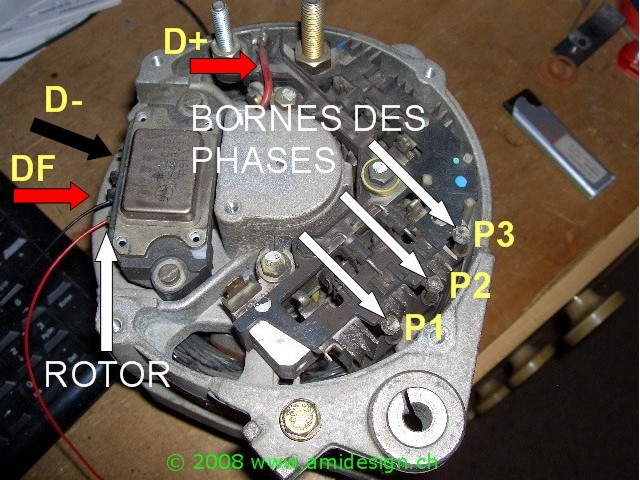

- Les bornes P1, P2 et P3 sont les connexions de puissance
- Le D+ est l'alimentation du régulateur de tension du rotor
- Le D- est l'alimentation négative du régulateur
- Le DF est la tension régulée
Capteur de position angulaire

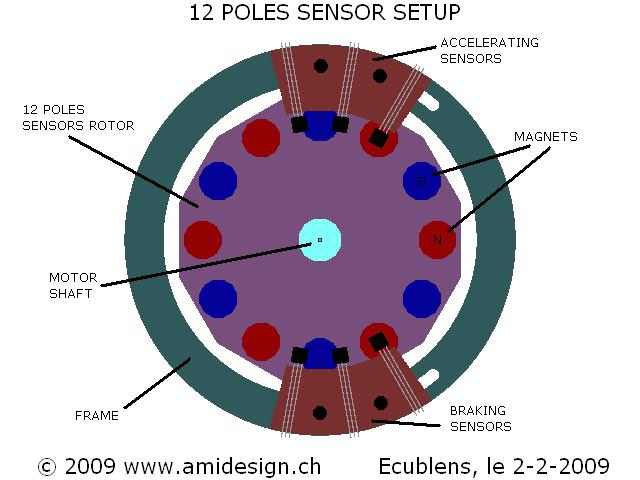

Schéma avec un aimant et deux capteurs magnétiques. Mon choix se porte sur deux ponts magnéto résistifs Philips KMZ 10 B et un aimant Alnico 3.2 x 3.2 x 19.1 mm.

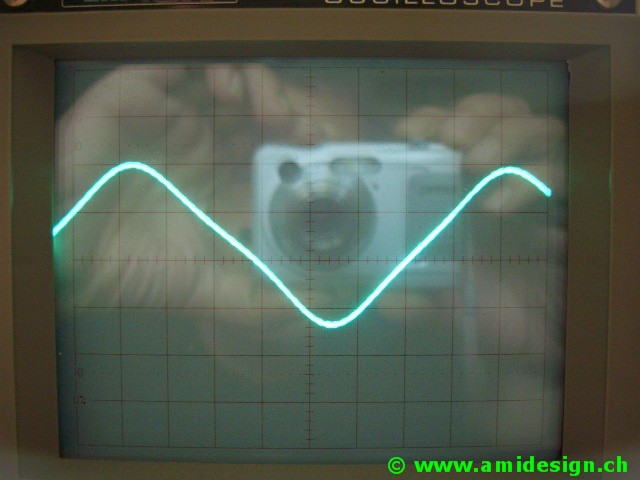

Signal H1 du pont, 60 mVpp - 40 ms.

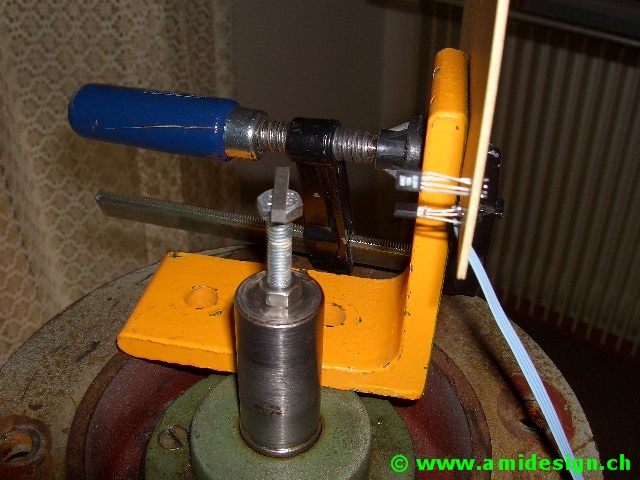

Manip. Seule la cellule du bas est utilisée.
Capteur
