2008 - Aleks Car

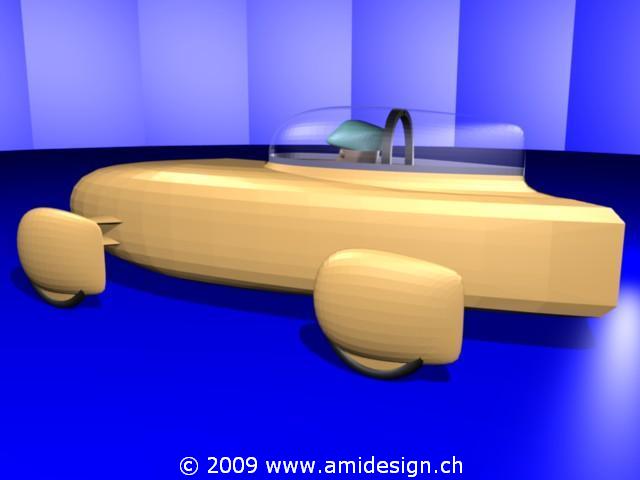

voiture minimale monoplace

Véhicule électrique optimal.

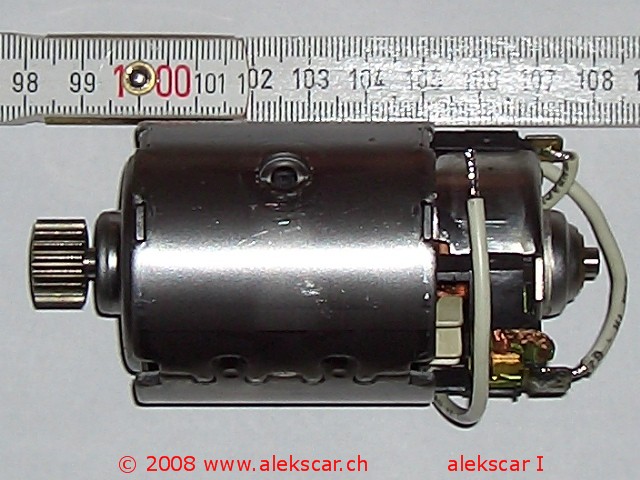

moteur bosch 24 volts 10 ampères

Les moteurs à charbon. Moteur DC 24 V - 10 A.

pignon de 19 dents du moteur

Pignon de sortie (modulo 0.7).

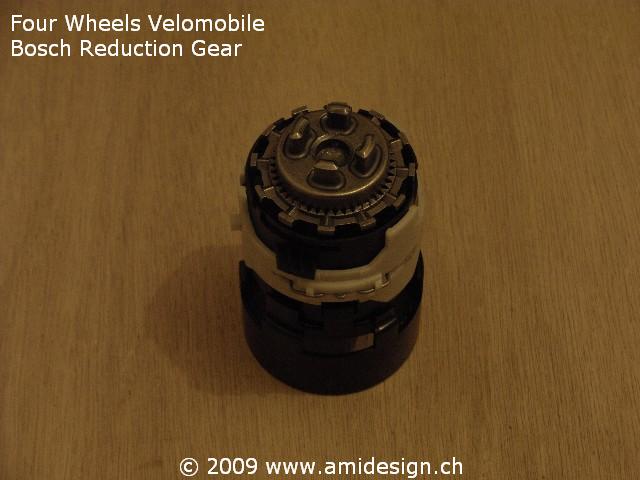

réducteur 2 vitesse du moteur

Réducteur à deux vitesses.

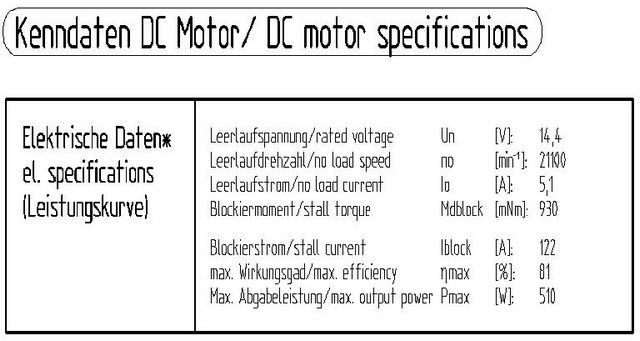

données techniques du moteur

Données techniques des moteurs.

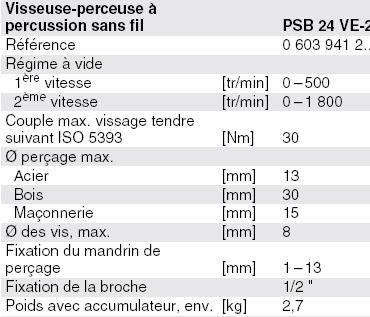

données techniques de la perceuse

Transmission à engrenages

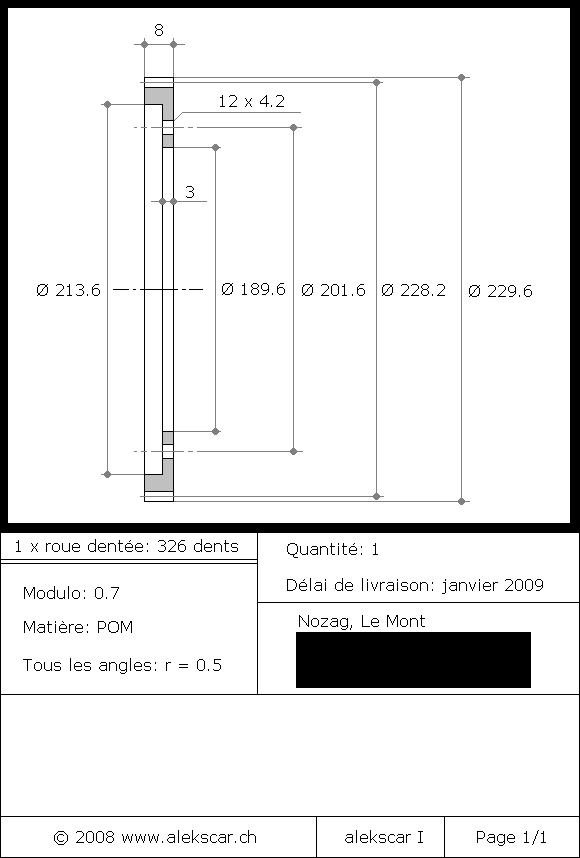

engrenage extérieur à 326 dents

Couronne de 326 dents.

Ou transmission à courroie

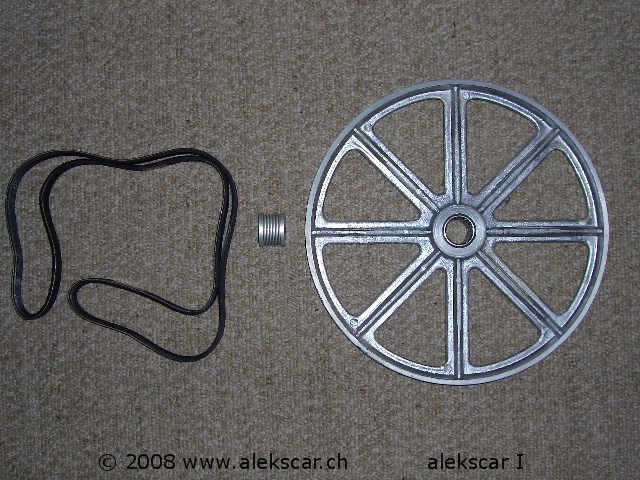

système de courroie poly-v, avec grande et petite poulie

Courroie et poulies Poly-V, les diamètres sont d'environ 20 et 200 mm.

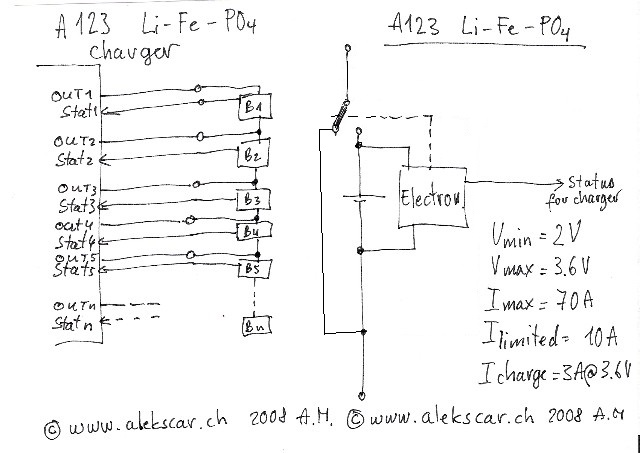

BMS (battery management system)

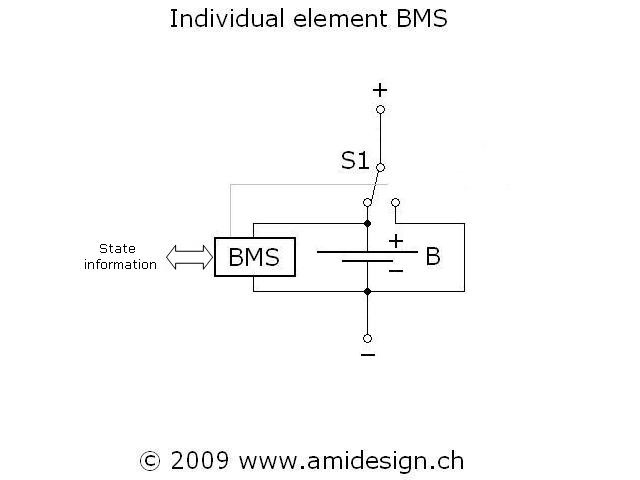

circuit individuel de protection

Circuit individuel de protection.

chargeur et BMS

Système de management des cellules.

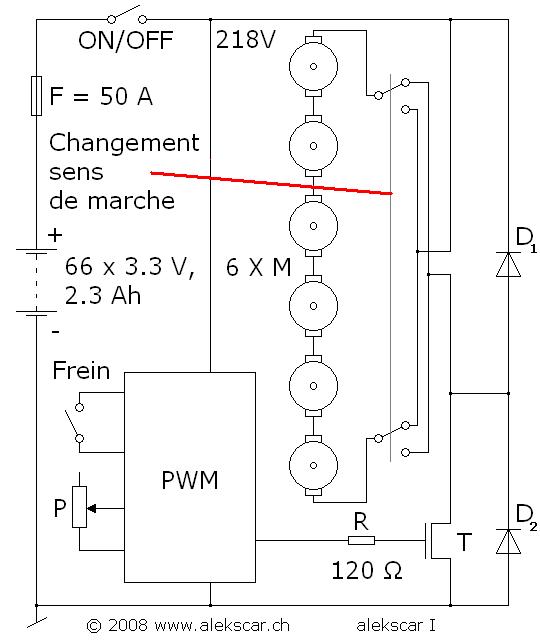

schéma avec 218 volts et six moteueu 24 volts

Branchement des six moteur 250 watts. La tention des batteries est de 218 volts et la tention des moteurs est de 144 volst. Le PWM se charge de réduire la tention.

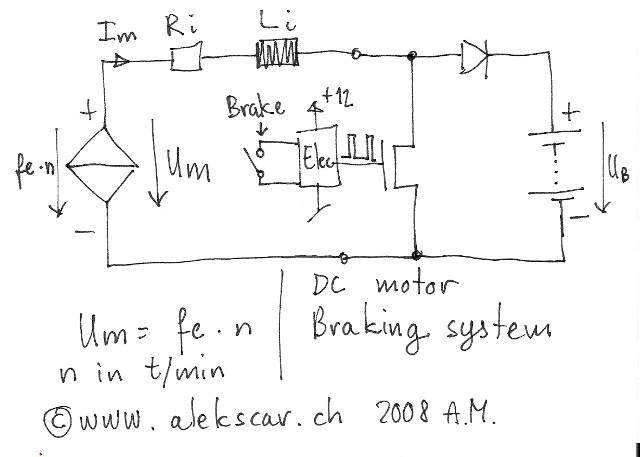

Frein électrique avec un PWM

circuit de freinage électionique par cout-circuit du moteur

Le court circuit du moteur provoque un grand couple de freinage.

CAD

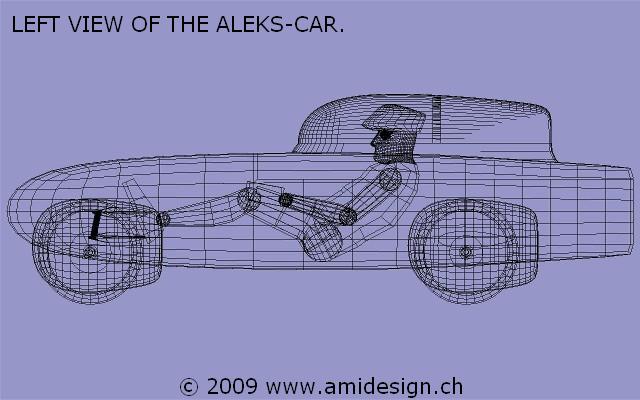

vue de profil de la voiture en transparence et position du pilote

Vue de profil de la voiture en transparence et position du pilotevue de profil de la voiture en transparence et position du pilote.
